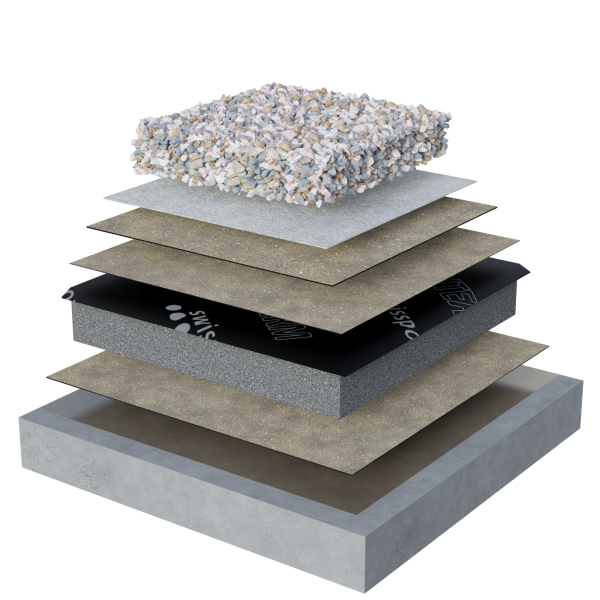

Dach balastowy o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Żwir płukany frakcja 16/32 | min 100 | - |
2. Geowłóknina ochronna klasy GRK 3 nie chłonąca wody z zakładem min. 10 cm | - | - |
3. Papa antykorzenna swisspor BIKUTOP EP4 WF flam * | 4,0 | 0,18 |
4. Papa swisspor BIKUTOP podkładowa 250 ** | 4,7 | 0,18 |
5. swisspor BITERM® LAMBDA 100 dach podłoga | dowolna | 0,030 |
6. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 *** | 4,0 | 0,18 |
7. Grunt swisspor PRIMER **** | - | - |
8. Strop żelbetowy | 200 | 1,7 |
* alternatywnie: swisspor BIKUTOP podkładowa 200 pod warunkiem, że inna warstwa ochronna ma właściwości antykorzenne,
** alternatywnie: swisspor BIKUTOP podkładowa 200,
*** alternatywnie : swisspor BIKUTOP G200/40 , swisspor BIKUTOP RADON RESIST AL. W przypadku wywinięć pap z osnową z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
**** alternatywnie: swisspor PRIMER wodny

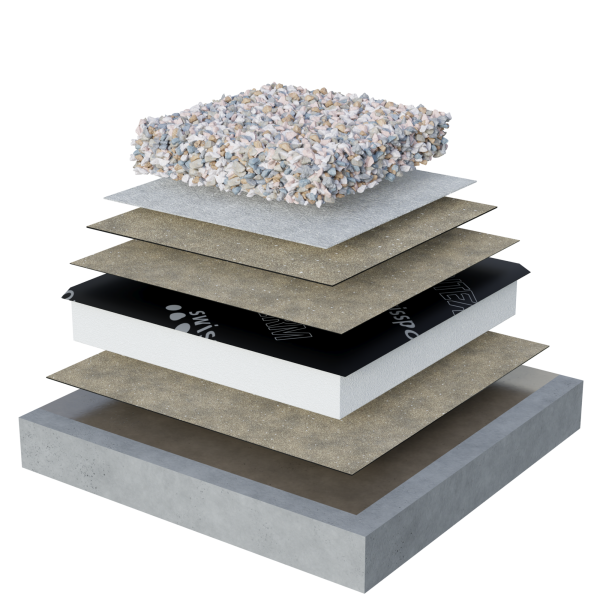

Dach balastowy o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Żwir płukany frakcja 16/32 | min 100 | - |
2. Geowłóknina ochronna klasy GRK 3 nie chłonąca wody z zakładem min. 10 cm | - | - |
3. Papa antykorzenna swisspor BIKUTOP EP4 WF flam* | 4,0 | 0,18 |
4. Papa swisspor BIKUTOP standard podkładowa 20/40 | 4,0 | 0,18 |
5. swisspor BITERM® EPS 100 dach podłoga** | dowolna | 0,036 |
6. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 | 4,0 | 0,18 |
7. Grunt swisspor PRIMER *** | - | - |
8. Strop żelbetowy | 200 | 1,7 |
* alternatywnie: swisspor BIKUTOP podkładowa 200 pod warunkiem, że inna warstwa ochronna ma właściwości antykorzenne, |
** alternatywnie: swisspor BITERM® PARKING EPS 150, BITERM® PARKING EPS 200 |
*** alternatywnie: swisspor PRIMER wodny |

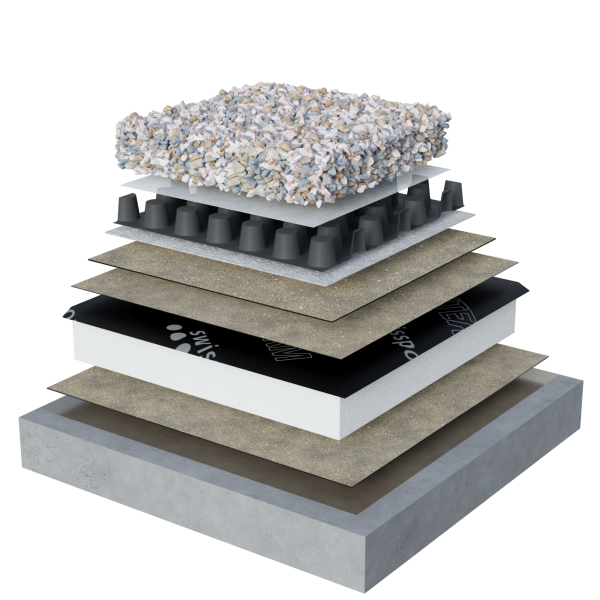

Dach balastowy o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Żwir płukany frakcja 16/32 | min 100 | - |
2. Mata drenażowa * | 20 | - |
3. Geowłóknina ochronna klasy GRK 3 nie chłonąca wody z zakładem min. 10 cm | - | - |
4. Papa antykorzenna swisspor BIKUTOP EP4 WF flam ** | 4,0 | 0,18 |
5. Papa swisspor BIKUTOP standard podkładowa 15/35 | 3,5 | 0,18 |
6. swisspor BITERM® EPS 100 dach podłoga*** | dowolna | 0,036 |
7. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 **** | 4,0 | 0,18 |
8. Grunt swisspor PRIMER ***** | - | - |
9. Strop żelbetowy | 200 | 1,7 |
* opcjonalnanie można zrezygnować z tej warstwy
** alternatywnie : swisspor BIKUTOP podkładowa 200 pod warunkiem, że inna warstwa ochronna ma właścieości antykorzenne,
*** alternatywnie: swisspor BITERM® PARKING EPS 150, BITERM® PARKING EPS 200,
**** alternatywnie : swisspor BIKUTOP G200/40 , swisspor BIKUTOP 30. W przypadku wywinięć pap z osnową z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
***** alternatywnie: swisspor PRIMER wodny
