Aplikacja:
Produkty:
swisspor BIKUTOP podkładowa 250
System 2.1.2.2.a.
Gwarancja 18 lat*
* Przy zastosowaniu kompletnego systemu firmy SWISSPOR
System 2.1.2.2.b.
Gwarancja 18 lat*
* Przy zastosowaniu kompletnego systemu firmy SWISSPOR
System 2.1.2.2.c.
Gwarancja 18 lat*
* Przy zastosowaniu kompletnego systemu firmy SWISSPOR
Aplikacja:
Produkty:
Detale wykończenia dachowego:

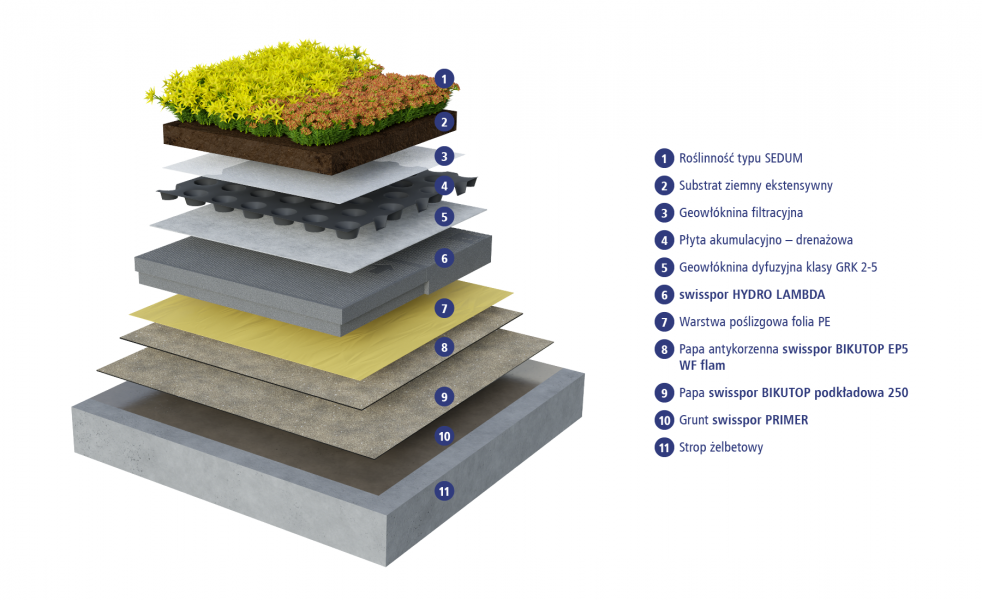

Dach zielony ekstensywny o odwróconym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
| Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
|---|---|---|
| 1. Roślinność typu SEDUM | - | - |
| 2. Substrat ziemny ekstensywny | zgodnie z wymogami | - |
| 3. Geowłóknina filtracyjna | - | - |
| 4. Płyta akumulacyjno - drenażowa | co najmniej 20 | - |
| 5. Geowłóknina dyfuzyjna klasy GRK 2-5 z zakładem min. 10 cm | - | - |
| 6. swisspor HYDRO LAMBDA | dowolna | 0,031 |
| 7. Warstwa poślizgowa folia PE * | - | - |
| 8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam ** | 5,0 | 0,18 |
| 9. Papa swisspor BIKUTOP podkładowa 250 *** | 4,7 | 0,18 |
| 10. Grunt swisspor PRIMER **** | - | - |
| 11. Strop żelbetowy | 200 | 1,7 |
* warstwa opcjonalana - zapobiega negatywnym skutkom sił tarcia między papą a styropianem,
** alternatywnie : swisspor BIKUTOP EP4 WF flam,
*** alternatywnie : swisspor BIKUTOP podkładowa 200,
**** alternatywnie : swisspor PRIMER wodny
Dach zielony ekstensywny o odwróconym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
| Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
|---|---|---|
| 1. Roślinność typu SEDUM | - | - |
| 2. Substrat ziemny ekstensywny | zgodnie z wymogami | - |
| 3. Geowłóknina filtracyjna | - | - |
| 4. Płyta akumulacyjno - drenażowa | co najmniej 20 | - |
| 5. Geowłóknina dyfuzyjna klasy GRK 2-5 z zakładem min. 10 cm | - | - |
| 6. swisspor HYDRO LAMBDA | dowolna | 0,031 |
| 7. Warstwa poślizgowa folia PE * | - | - |
| 8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam** | 5,0 | 0,18 |
| 9. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 *** | 4,0 | 0,18 |
| 10. Grunt swisspor PRIMER **** | - | - |
| 11. Strop żelbetowy | 200 | 1,7 |
* warstwa opcjonalana - zapobiega negatywnym skutkom sił tarcia między papą a styropianem,
** alternatywnie : swisspor BIKUTOP EP4 WF flam,
*** alternatywnie : swisspor BIKUTOP standard podkładowa 15/40,
**** alternatywnie : swisspor PRIMER wodny
Dach zielony ekstensywny o odwróconym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
| Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
|---|---|---|
| 1. Roślinność typu SEDUM | - | - |
| 2. Substrat ziemny ekstensywny | zgodnie z wymogami | - |
| 3. Geowłóknina filtracyjna | - | - |
| 4. Płyta akumulacyjno - drenażowa | co najmniej 20 | - |
| 5. Geowłóknina dyfuzyjna klasy GRK 2-5 z zakładem min. 10 cm | - | - |
| 6. swisspor HYDRO LAMBDA | dowolna | 0,031 |
| 7. Warstwa poślizgowa folia PE * | - | - |
| 8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam ** | 5,0 | 0,18 |
| 9. Papa swisspor BIKUTOP G200/33 | 3,3 | 0,18 |
| 10. Grunt swisspor PRIMER *** | - | - |
| 11. Strop żelbetowy | 200 | 1,7 |
* warstwa opcjonalana - zapobiega negatywnym skutkom sił tarcia między papą a styropianem,
** alternatywnie : swisspor BIKUTOP EP4 WF flam,
*** alternatywnie : swisspor PRIMER wodny
