System 1.2.1.1.a.

Gwarancja 26 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.1.1.b.

Gwarancja 23 lata *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.



Aplikacja:

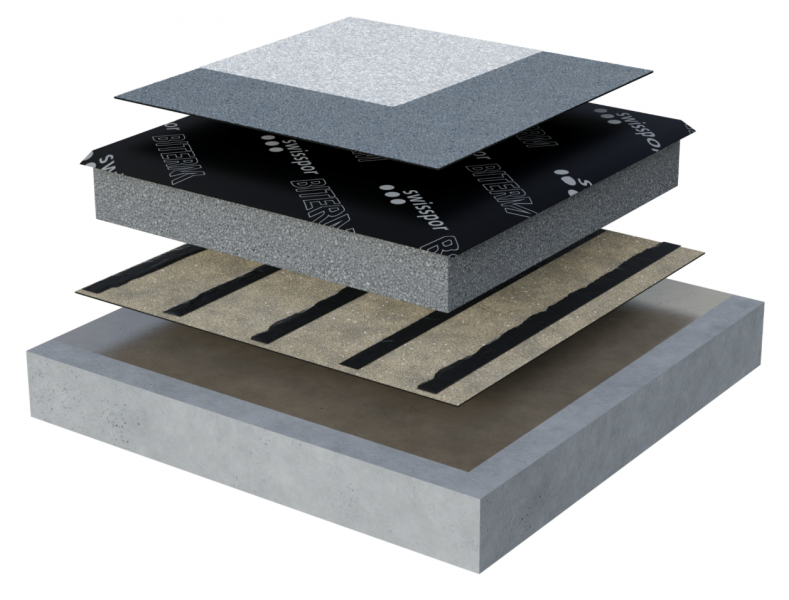

System 1.2.1.1.a.


Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor UV PROTECTOR

swisspor BIKUTOP 250

swisspor BITERM® LAMBDA max dach podłoga

swisspor BITERM® STICK

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.1.1.a.

przekrój

PDF DWG

obróbka attyki nieocieplonej

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie mechaniczne, wariant I

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie mechaniczne, wariant II

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant I

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant II

PDF DWG

obróbka ściany, komina bez ocieplenia, mocowanie mechaniczne

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant I

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant II

PDF DWG

obróbka okapu z rynną dachową

PDF DWG

obróbka okapu na gzymsie z rynną dachową

PDF DWG

obróbka wpustu dachowego

PDF DWG

obróbka świetlika wariant I

PDF DWG

obróbka świetlika wariant II

PDF DWG

obróbka świetlika wariant III

PDF DWG




Aplikacja:

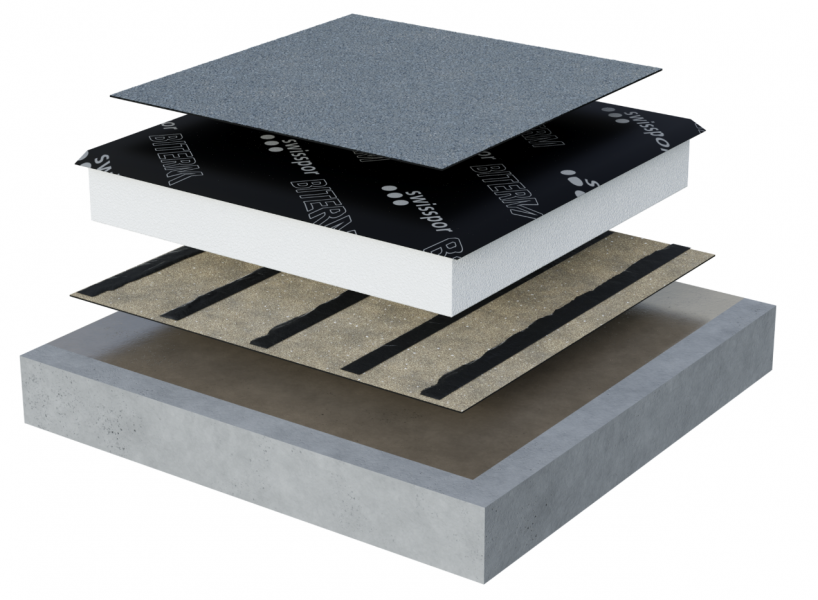

System 1.2.1.1.b.


Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP 52

swisspor BITERM® EPS 100 dach podłoga

swisspor BITERM® STICK

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.1.1.b.

przekrój

PDF DWG


Stropodach niewentylowany.
System klejony, lub klejony i mocowany mechancznie, lub mocowany mechanicznie.

Raport klasyfikacyjny: Broof(t1)

Kąt nachylenia minimum 1,72° (3%)




Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. swisspor UV PROTECTOR - -
2. Papa wierzchniego krycia swisspor BIKUTOP 250 * 5,2 0,18
3. swisspor BITERM® LAMBDA MAX dach podłoga ** dowolna 0,031
4. Klej swisspor BITERM® STICK - -
5. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 *** 4,0 0,18
6. Grunt swisspor PRIMER **** - -
7. Konstrukcja betonowa 200 1,7

* alternatywnie : papa wierzchniego krycia swisspor BIKUTOP 53

** alternatywnie : styropian laminowany papą swisspor BITERM LAMBDA 100 dach podłoga

*** alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40, swisspor BIKUTOP G200/40

 **** alternatywnie : grunt swisspor PRIMER wodny

Stropodach niewentylowany.
System klejony, lub klejony i mocowany mechanicznie, lub mocowany mechanicznie.

Raport klasyfikacyjny: Broof(t1)

Kąt nachylenia minimum 1,72° (3%)




Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP 52 * 5,2 0,18
2. swisspor BITERM ® EPS 100 dach podłoga dowolna 0.036
3. Klej swisspor BITERM® STICK - -
4. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 *** 4,0 0,18
5. Grunt swisspor PRIMER **** - -
6. Konstrukcja betonowa 200 1,7

* alternatywnie : papa wierzchniego krycia swisspor BIKUTOP standard 20/52

** alternatywnie : styropian laminowany papą swisspor BITERM EPS 150 parking, BITERM EPS 200 parking, BITERM MAX dach podłoga

*** alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40 , swisspor BIKUTOP standard podkładowa 15/40, swisspor BIKUTOP 30

**** alternatywnie : grunt swisspor PRIMER wodny

UWAGA: Do wykonywania obróbek detali dachowych takich jak np.:
attyki, kominy, ściany nie wolno stosować pap na osnowie z welonu
szklanego.
