System 2.1.3.2.a.

Gwarancja 13 lat*

* Przy zastosowaniu kompletnego systemu firmy SWISSPOR

System 2.1.3.2.b.

Gwarancja 13 lat*

* Przy zastosowaniu kompletnego systemu firmy SWISSPOR

System 2.1.3.2.c.

Gwarancja 13 lat*

* Przy zastosowaniu kompletnego systemu firmy SWISSPOR



Aplikacja:

System 2.1.3.2.a.


Produkty:

swisspor BIKUTOP EP5 WF flam

swisspor BIKUTOP podkładowa 250

swisspor PRIMER


Detale wykończenia dachowego:

System 2.1.3.2.a.

przekrój

PDF DWG




Aplikacja:

System 2.1.3.2.b.


Produkty:

swisspor BIKUTOP EP5 WF flam

swisspor BIKUTOP standard podkładowa 20/40

swisspor PRIMER


Detale wykończenia dachowego:

System 2.1.3.2.b.

przekrój

PDF DWG




Aplikacja:

System 2.1.3.2.c.


Produkty:

swisspor BIKUTOP EP5 WF flam

swisspor BIKUTOP G200/33

swisspor PRIMER


Detale wykończenia dachowego:

System 2.1.3.2.c.

przekrój

PDF DWG


Dach zielony ekstensywny o odwróconym układzie warstw.

Nachylenie połaci od 1° do 5°.

Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Roślinność typu SEDUM - -
2. Substrat ziemny ekstensywny zgodnie z wymogami -
3. Geowłóknina filtracyjna - -
4. Płyta akumulacyjno - drenażowa co najmniej 20 -
5. Geowłóknina dyfuzyjna klasy GRK 2-5 z zakładem min. 10 cm - -
6. Termoizolacja swissporXPS dowolna 0,033 / 0,035
7. Warstwa poślizgowa folia PE * - -
8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam ** 5,0 0,18
9. Papa swisspor BIKUTOP podkładowa 250 *** 4,7 0,18
10. Grunt swisspor PRIMER **** - -
11. Strop żelbetowy 200 1,7

* warstwa opcjonalana - zapobiega negatywnym skutkom sił tarcia między papą a styropianem,

** alternatywnie : swisspor BIKUTOP EP4 WF flam,

*** alternatywnie : swisspor BIKUTOP podkładowa 200,

**** alternatywnie : swisspor PRIMER wodny

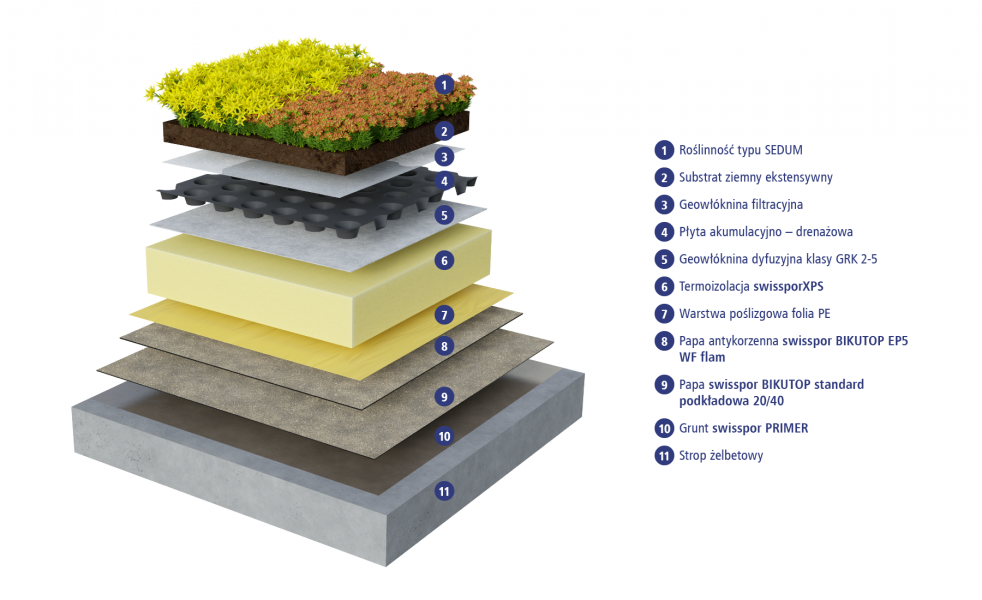

Dach zielony ekstensywny o odwróconym układzie warstw.

Nachylenie połaci od 1° do 5°.

Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Roślinność typu SEDUM - -
2. Substrat ziemny ekstensywny zgodnie z wymogami -
3. Geowłóknina filtracyjna - -
4. Płyta akumulacyjno - drenażowa co najmniej 20 -
5. Geowłóknina dyfuzyjna klasy GRK 2-5 z zakładem min. 10 cm - -
6. Termoizolacja swissporXPS dowolna 0,033 / 0,035
7. Warstwa poślizgowa folia PE * - -
8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam ** 5,0 0,18
9. Papa swisspor BIKUTOP standard podkładowa 20/40 *** 4,0 0,18
10. Grunt swisspor PRIMER **** - -
11. Strop żelbetowy 200 1,7

* warstwa opcjonalana - zapobiega negatywnym skutkom sił tarcia między papą a styropianem,

** alternatywnie : swisspor BIKUTOP EP4 WF flam,

*** alternatywnie : swisspor BIKUTOP standard podkładowa 5/40, swisspor BIKUTOP standard podkładowa 15/40,

**** alternatywnie : swisspor PRIMER wodny

Dach zielony ekstensywny o odwróconym układzie warstw.

Nachylenie połaci od 1° do 5°.

Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Roślinność typu SEDUM - -
2. Substrat ziemny ekstensywny zgodnie z wymogami -
3. Geowłóknina filtracyjna - -
4. Płyta akumulacyjno - drenażowa co najmniej 20 -
5. Geowłóknina dyfuzyjna klasy GRK 2-5 z zakładem min. 10 cm - -
6. Termoizolacja swissporXPS dowolna 0,033 / 0,035
7. Warstwa poślizgowa folia PE * - -
8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam ** 5,0 0,18
9. Papa swisspor BIKUTOP G200/33 3,3 0,18
10. Grunt swisspor PRIMER *** - -
11. Strop żelbetowy 200 1,7

* warstwa opcjonalana - zapobiega negatywnym skutkom sił tarcia między papą a styropianem,

** alternatywnie : swisspor BIKUTOP EP4 WF flam,

*** alternatywnie : swisspor PRIMER wodny
