Dach zielony intensywny o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.

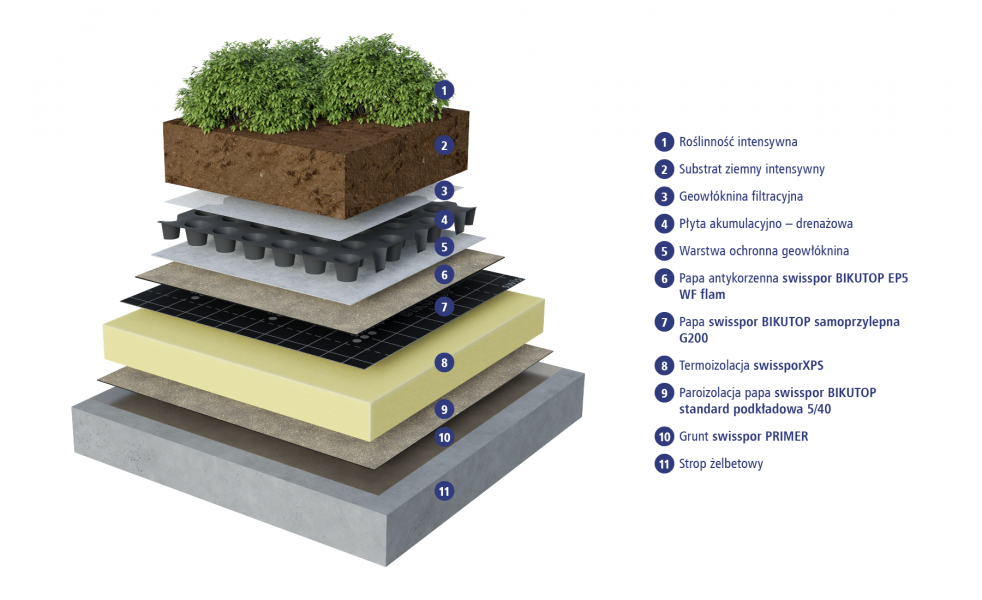

Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Roślinność intensywna | - | - |
2. Substrat ziemny intensywny | zgodnie z wymogami | - |
3. Geowłóknina filtracyjna | - | - |
4. Płyta akumulacyjno - drenażowa | co najmniej 40 | - |
5. Warstwa ochronna geowłóknina co najmniej 300 g/m2 z zakładem min. 20 cm | - | - |
6. Papa antykorzenna swisspor BIKUTOP EP5 WF flam | 5,0 | 0,18 |
7. Papa swisspor BIKUTOP samoprzylepna G200 | 2,5 | 0,18 |
8. Termoizolacja swissporXPS | dowolna | 0,033 / 0,035 |
9. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 * | 4,0 | 0,18 |
10. Grunt swisspor PRIMER ** | - | - |
11. Strop żelbetowy | 200 | 1,7 |
* alternatywnie : swisspor BIKUTOPG200/40, BIKUTOP RADON RESIST AL.
W przypadku wywinięć pap na osnowie z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
** alternatywnie: swisspor PRIMER wodny
Dach zielony intensywny o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Uwaga: Konieczność klejenia termoizolacji do podłoża uzależniona jest od warunków wiatrowych oraz przewidywanego czasu balastowania dachem zielonym.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Roślinność intensywna | - | - |
2. Substrat ziemny intensywny | zgodnie z wymogami | - |
3. Geowłóknina filtracyjna | - | - |
4. Płyta akumulacyjno - drenażowa | co najmniej 40 | - |
5. Warstwa ochronna geowłóknina co najmniej 300 g/m2 z zakładem min. 20 cm | - | - |
6. Papa antykorzenna swisspor BIKUTOP EP4 WF flam | 4,0 | 0,18 |
7. Papa swisspor BIKUTOP samoprzylepna G200 | 2,5 | 0,18 |
8. Termoizolacja swissporXPS | dowolna | 0,033 / 0,035 |
9. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 * | 4,0 | 0,18 |
10. Grunt swisspor PRIMER ** | - | - |
11. Strop żelbetowy | 200 | 1,7 |
* alternatywnie : swisspor BIKUTOPG200/40, BIKUTOP 30.
W przypadku wywinięć pap na osnowie z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
** alternatywnie: swisspor PRIMER wodny
