Aplikacja:
SYSTEM 1.3.6.1.a. RE 30, REI 20
Produkty:
swisspor BIKUTOP SOLO FIRE RESIST
swisspor LAMBDA MAX dach podłoga
* Przy zastosowaniu kompletnego systemu firmy SWISSPOR.
* Przy zastosowaniu kompletnego systemu firmy SWISSPOR.
SYSTEM 1.3.6.1.a. RE 30, REI 20
swisspor BIKUTOP SOLO FIRE RESIST
swisspor LAMBDA MAX dach podłoga
SYSTEM 1.3.6.1.b. RE 30, REI 20
swisspor BIKUTOP SOLO FIRE RESIST
Stropodach niewentylowany.
System mocowany mechanicznie.
Raport klasyfikacyjny: Broof (t1) nr 01502.1/19/R63NZP-Z.
Raport klasyfikacyjny:
RE 30 (01502/19/R64NZP) - warunek co najmniej EPS 80 typu REI FLAT, grubość min. 16 cm w układzie jednowarstwowym, dodatkowa warstwa rozdzielcza z włókniny szklanej 120g/m2 nad i pod termoizolacją z EPS,
REI 20 (01502/19/R64NZP) - warunek co najmniej EPS 80 typu REI FLAT, grubość min. 16 cm w układzie jednowarstwowym, dodatkowa warstwa rozdzielcza z włókniny szklanej 120 g/m2 nad i pod termoizolacja z EPS.

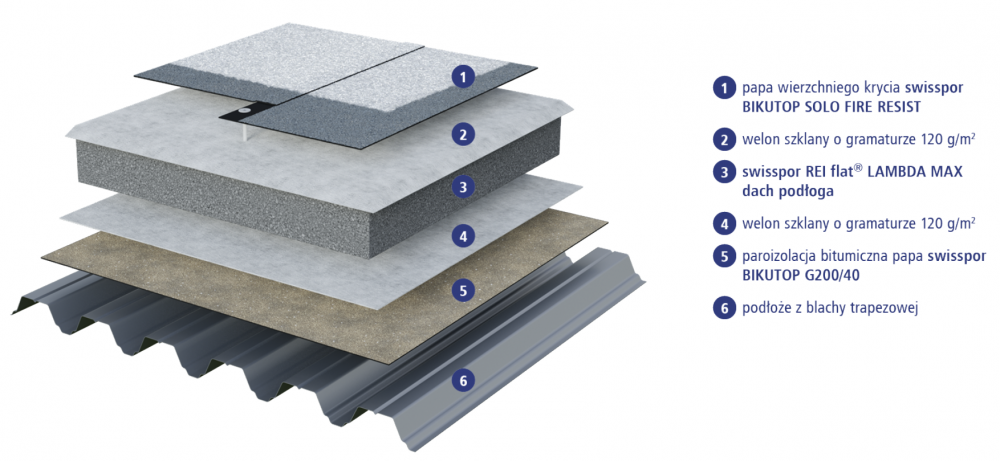

Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST | 5,2 | 0,18 |
2. Welon szklany o gramaturze 120 g/m2 | - | - |
3. swisspor REI flat ® LAMBDA MAX dach podłoga | min. 160 | 0,031 |
4. Welon szklany o gramaturze 120 g/m2 | - | - |
5. Paroizolacja bitumiczna papa swisspor BIKUTOP G200/40 ** | 4,0 | 0,18 |
6. Podłoże z blachy trapezowej | 0,7 | 50 |
*alternatywnie : styropian lminowany welonem szklanym REI flat ® LAMBDA 100 dach podłoga min. grubość 16cm,
**alternatywnie: swisspor BIKUTOP G200/33
Stropodach niewentylowany.
System mocowany mechanicznie.
Raport klasyfikacyjny: Broof (t1) nr 01502.1/19/R63NZP-Z.
Raport klasyfikacyjny:
RE 30 (01502/19/R64NZP) - warunek co najmniej EPS 80 typu REI FLAT, grubość min. 16 cm w układzie jednowarstwowym, dodatkowa warstwa rozdzielcza z włókniny szklanej 120g/m2 nad i pod termoizolacją z EPS,
REI 20 (01502/19/R64NZP) - warunek co najmniej EPS 80 typu REI FLAT, grubość min. 16 cm w układzie jednowarstwowym, dodatkowa warstwa rozdzielcza z włókniny szklanej 120 g/m2 nad i pod termoizolacja z EPS.

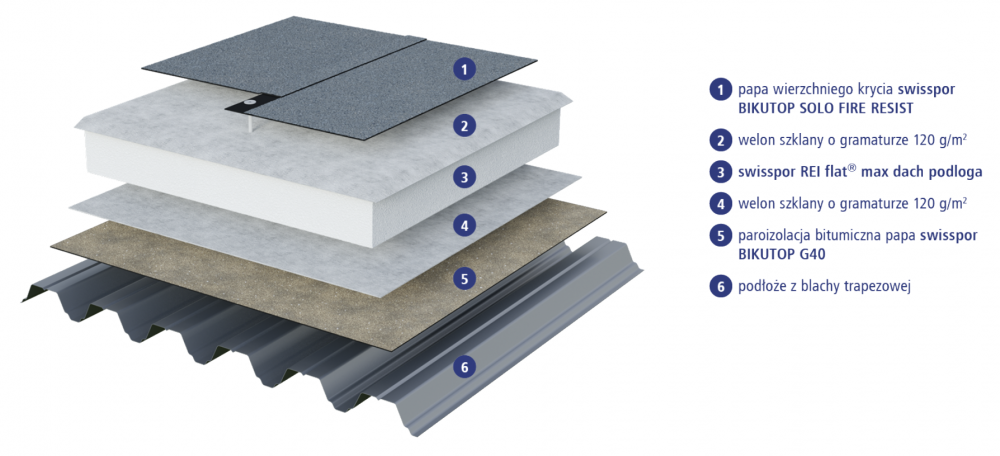

Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST | 5,2 | 0,18 |
2. Welon szklany o gramaturze 120 g/m2 | - | - |
3. swisspor REI flat ® max dach podloga * | min. 160 | 0,038 |
4. Welon szklany o gramaturze 120 g/m2 | - | - |
5. Paroizolacja bitumiczna papa swisspor BIKUTOP G40** | 4,0 | 0,18 |
6. Podłoże z blachy trapezowej | 0,72 | 50 |
* alternatywnie : styropian lminowany welonem szklanym REI flat ® EPS 100 dach podłoga min. grubość 16cm, REI flat ® EPS 100 dach podłoga gr 2x8cm - wówczas pomijamy warstwę welonu na paroizolacji.Sposób aplikacji patrz instrukcja REI flat®,
** alternatywnie: swisspor BIKUTOP G200/33
