Produkty:
swisspor BIKUTOP standard podkładowa 20/40
System 4.1.1.2.a.
System 4.1.1.2.b.
System 4.1.1.2.c.
Produkty:
swisspor BIKUTOP standard podkładowa 20/40
swisspor BIKUTOP EP5 WF S flam
Detale wykończenia dachowego:

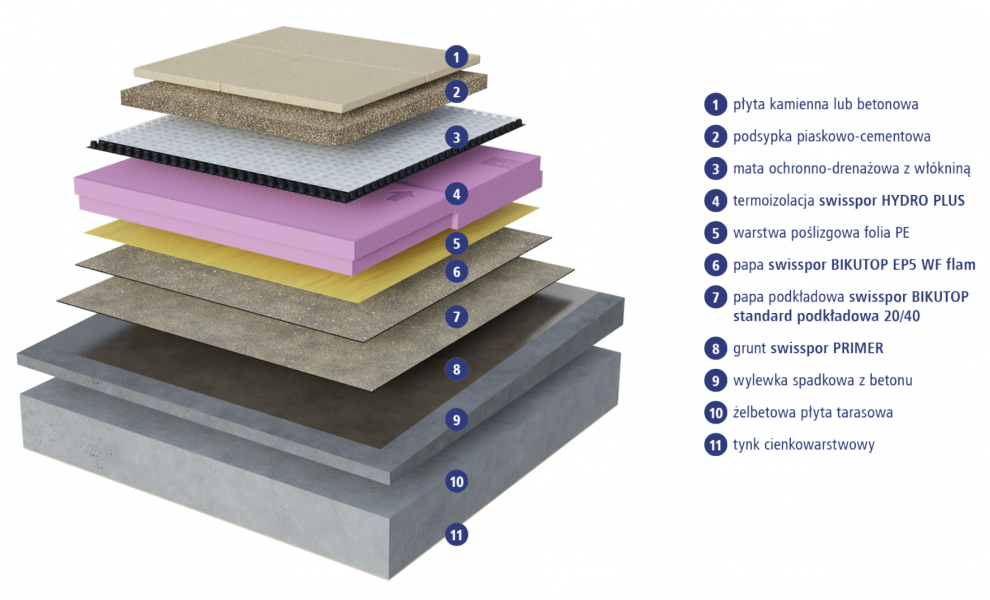

Taras nad pomieszczeniem ogrzewanym z okładziną z płyt kamiennych na podsypce piaskowej w układzie odwróconym.
Taras z odwodnieniem powierzchniowym.
| Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
|---|---|---|
| 1. płyta kamienna lub betonowa | dowolna | - |
| 2. podsypka piaskowo - cementowa | - | - |
| 3. mata ochronno-drenażowa z włókniną | dowolna | - |
| 4. termoizolacja swisspor HYDRO PLUS* | dowolna | 0,038 |
| 5. warstwa poślizgowa filia PE | - | - |
| 6. papa swisspor BIKUTOP EP5 WF flam** | 5,0 | 0,18 |
| 7. papa podkładowa swisspor BIKUTOP standard podkładowa 20/40*** | 4,0 | 0,18 |
| 8. grunt swisspor PRIMER **** | - | - |
| 9. wylewka spadkowa z betonu | dowolna | - |
| 10. żelbetowa płyta tarasowa | dowolna | dowolna |
| 11. tynk cienkowarstwowy | dowolna | - |
* alternatywnie : styropian swisspor DREN dach, HYDRO LAMBDA
** alternatywnie : papa swisspor BIKUTOP EP5 WF S flam, swisspor BIKUTOP EP4 WF flam. Na attyki zawsze należy wywinąć papę wierzchniego krycia swisspor BIKUTOP EP5 WF S flam.
*** alternatywnie : papa podkładowa z grupy swisspor BIKUTOP lub swisspor BIKUTOP standard z pominięciem pap na wkładce z welonu szklanego.
**** alternatywnie : grunt swisspor PRIMER wodny

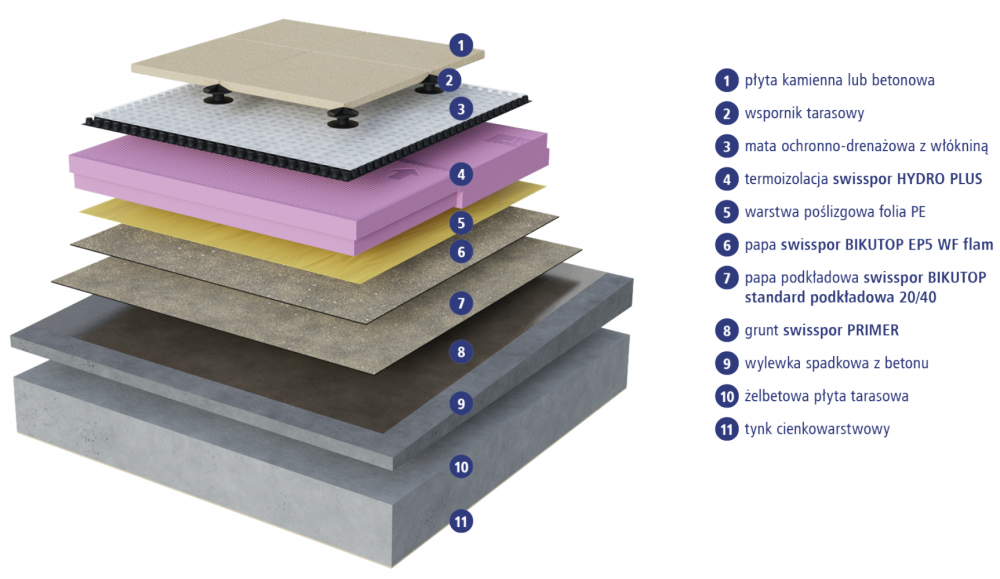

Taras nad pomieszczeniem ogrzewanym z okładziną z płyt kamiennych na podkładkach tarasowych w układzie odwróconym.
Taras z odwodnieniem powierzchniowym.
| Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
|---|---|---|
| 1. płyta kamienna lub betonowa | dowolna | - |
| 2. wspornik tarasowy | - | - |
| 3. mata ochronno-drenażowa z włókniną | dowolna | - |
| 4. termoizolacja swisspor HYDRO PLUS* | dowolna | 0,038 |
| 5. warstwa poślizgowa filia PE | - | - |
| 6. papa swisspor BIKUTOP EP5 WF flam** | 5,0 | 0,18 |
| 7. papa podkładowa swisspor BIKUTOP standard podkładowa 20/40*** | 4,0 | 0,18 |
| 8. grunt swisspor PRIMER **** | - | - |
| 9. wylewka spadkowa z betonu | dowolna | - |
| 10. żelbetowa płyta tarasowa | dowolna | dowolna |
| 11. tynk cienkowarstwowy | dowolna | - |
* alternatywnie : styropian swisspor DREN dach, HYDRO LAMBDA
** alternatywnie : papa swisspor BIKUTOP EP5 WF S flam, swisspor BIKUTOP EP4 WF flam. Na attyki zawsze należy wywinąć papę wierzchniego krycia swisspor BIKUTOP EP5 WF S flam.
*** alternatywnie : papa podkładowa z grupy swisspor BIKUTOP lub swisspor BIKUTOP standard z pominięciem pap na wkładce z welonu szklanego.
**** alternatywnie : grunt swisspor PRIMER wodny

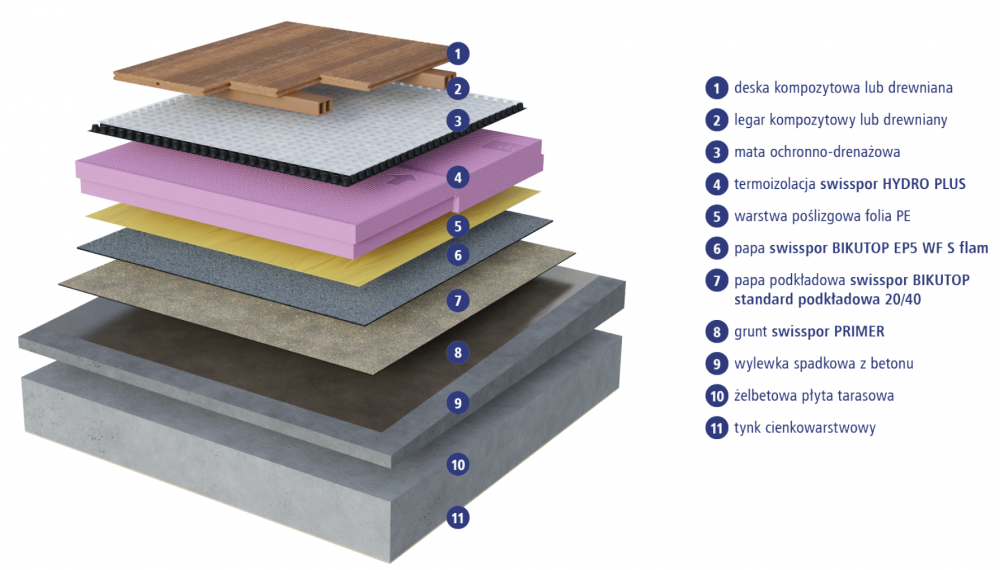

Taras nad pomieszczeniem ogrzewanym z okładziną z deskek kompozytowych w układzie odwróconym.
Taras z odwodnieniem powierzchniowym.
| Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
|---|---|---|
| 1. deska kompozytowa lub drewniana | dowolna | - |
| 2. legar kompozytowy lub drewniany | dowolna | - |
| 3. mata ochronno-drenażowa | dowolna | - |
| 4. termoizolacja swisspor HYDRO PLUS* | dowolna | 0,038 |
| 5. warstwa poślizgowa filia PE | - | - |
| 6. papa swisspor BIKUTOP EP5 WF S flam** | 5,0 | 0,18 |
| 7. papa podkładowa swisspor BIKUTOP standard podkładowa 20/40*** | 4,0 | 0,18 |
| 8. grunt swisspor PRIMER **** | - | - |
| 9. wylewka spadkowa z betonu | dowolna | - |
| 10. żelbetowa płyta tarasowa | dowolna | dowolna |
| 11. tynk cienkowarstwowy | dowolna | - |
* alternatywnie : styropian swisspor DREN dach, HYDRO LAMBDA
** alternatywnie : papa swisspor BIKUTOP EP5 WF flam, swisspor BIKUTOP EP4 WF flam. Na attyki zawsze należy wywinąć papę wierzchniego krycia swisspor BIKUTOP EP5 WF S flam.
*** alternatywnie : papa podkładowa z grupy swisspor BIKUTOP lub swisspor BIKUTOP standard z pominięciem pap na wkładce z welonu szklanego.
**** alternatywnie : grunt swisspor PRIMER wodny
