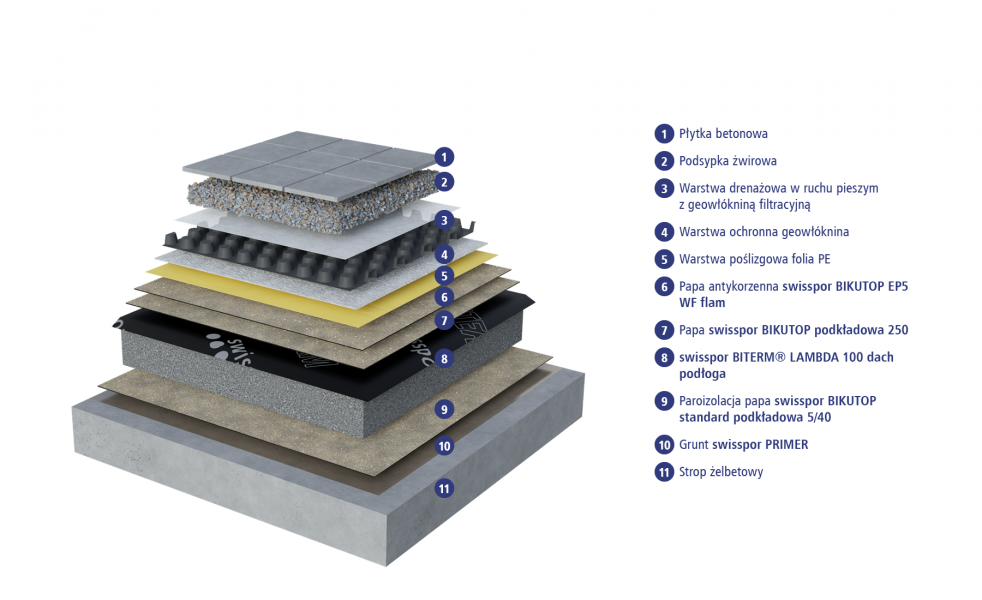

Dach komunikacyjny - ruch pieszy o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Płytka betonowa | zgodnie z wymogami | - |
2. Podsypka żwirowa | zgodnie z wymogami | - |
3. Warstwa drenażowa w ruchu pieszym z geowłókniną filtracyjną | zgodnie z wymogami | - |
4. Warstwa ochronna geowłóknina co najmniej 300 g/m2 | - | - |
5. Warstwa poślizgowa folia PE | - | - |
6. Papa antykorzenna swisspor BIKUTOP EP5 WF flam * | 5,0 | 0,18 |
7. Papa swisspor BIKUTOP podkładowa 250 ** | 4,7 | 0,18 |
8. swisspor BITERM® LAMBDA 100 dach podłoga | dowolna | 0,030 |
9. Paroizolacja papa swisspor BIKUTOP standard podkładowa 5/40 *** | 4,0 | 0,18 |
10. Grunt swisspor PRIMER **** | - | - |
11. Strop żelbetowy | 200 | 1,7 |
* alternatywnie:swisspor BIKUTOP EP4 WF flam, lub swisspor BIKUTOP podkładowa 200 pod warunkiem, że inna warstwa ochronna ma właściwości antykorzenne,
** alternatywnie: swisspor BIKUTOP podkładowa 200,
*** alternatywnie : swisspor BIKUTOP G200/40 , swisspor BIKUTOP RADON RESIST AL. W przypadku wywinięć pap z osnową z welonu szklanego na elementy pionowe, należy zastosować papy na osnowie z tkaniny szklanej lub włókna poliestrowego,
**** alternatywnie: swisspor PRIMER wodny

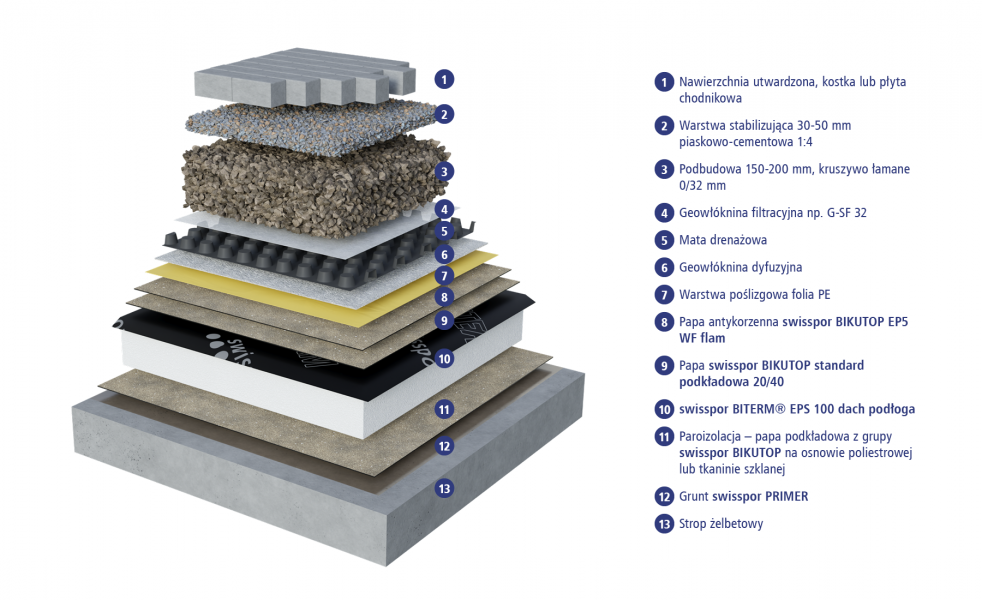

Dach komunikacyjny - ruch pieszy o tradycyjnym układzie warstw.
Nachylenie połaci od 1° do 5°.
Warstwa | Grubość [mm] | Współczynnik przewodzenia ciepła λ [W/m·K] |
---|---|---|
1. Nawierzchnia utwardzona, kostka lub płyta chodnikowa 40-60mm | 40-60 | - |
2. Warstwa stabilizująca 30-50 mm piaskowo-cementowa 1:4 | 30-50 | - |
3. Podbudowa 150-200 mm, kruszywo łamane 0/32 mm | 150-200 | - |
4. Geowłóknina filtracyjna np. G-SF 32 | - | - |
5. Mata drenażowa - profil o wysokości 20 mm | 20 | - |
6. Geowłóknina dyfuzyjna z zakładem 20 cm np. G-SF 56 | - | - |
7. Warstwa poślizgowa folia PE | - | - |
8. Papa antykorzenna swisspor BIKUTOP EP5 WF flam | 5,0 | 0,18 |
9. Papa swisspor BIKUTOP standard podkładowa 20/40* | 4,0 | 0,18 |
10. swisspor BITERM® EPS 100 dach podłoga | dowolna | 0,036 |
11. Paroizolacja - papa podkładowa z grupy swisspor BIKUTOP na osnowie poliestrowej lub tkaninie szklanej | dowolna | 0,18 |
12. Ggrunt swisspor PRIMER | - | - |
13. Strop żelbetowy wykonany ze spadkiem | 200 | 1,7 |
* alternatywnie : swisspor BIKUTOP standard podkładowa 5/40, BIKUTOP standard podkładowa 15/40,
