System 1.2.1.2.a.

Gwarancja 26 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.1.2.b.

Gwarancja 23 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.1.2.c.

Gwarancja 18 lat *

* Przy zastosowaniu kompletnego systemu firmy SWISSPOR.



Produkty:

swisspor BIKUTOP podkładowa 200

swisspor BIKUTOP standard podkładowa 5/40

swisspor UV PROTECTOR

swisspor BIKUTOP 250

swisspor BITERM® LAMBDA max dach podłoga

swisspor BITERM® STICK

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.1.2.a.

przekrój

PDF DWG

obróbka attyki nieocieplonej

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie klejone, wariant I

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie klejone, wariant II

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie klejone + mechaniczne, wariant I

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie klejone + mechaniczny, wariant II

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie klejone, wariant I

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie klejone, wariant II

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie klejone + mechaniczne

PDF DWG

obróbka ściany, komina bez ocieplenia, mocowanie mechaniczne

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant I

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant II

PDF DWG

obróbka okapu z rynną dachową

PDF DWG

obróbka okapu na gzymsie z rynną dachową

PDF DWG

obróbka wpustu dachowego

PDF DWG

obróbka świetlika wariant I

PDF DWG

obróbka świetlika wariant II

PDF DWG

obróbka świetlika wariant III

PDF DWG

obróbka dylatacji TYPU I

PDF DWG

obróbka dylatacji TYPU II

PDF DWG




Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP 52

swisspor BIKUTOP standard podkładowa 20/40

swisspor BITERM® EPS 100 dach podłoga

swisspor BITERM® STICK

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.1.2.b.

przekrój

PDF DWG




Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP standard 20/52

swisspor BIKUTOP standard podkładowa 15/35

swisspor BITERM® STICK

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.1.2.c.

przekrój

PDF DWG

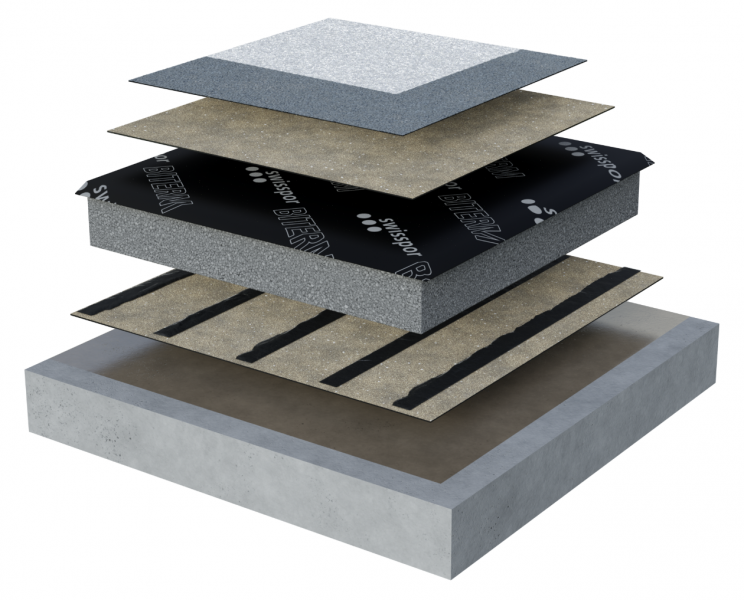

Stropodach niewentylowany.
System klejony lub klejony i mocowany mechanicznie, lub mocowany mechanicznie.

Raport klasyfikacyjny: Broof (t1) nr 01502.7/22/R77/NZP-C (rozszerzenie 01502.2/15/R42NP)

Kąt nachylenia od 1,15° (2%)




Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. swisspor UV PROTECTOR - -
2. Papa wierzchniego krycia swisspor BIKUTOP 250 * 5,2 0,18
3. Papa podkładowa swisspor BIKUTOP podkładowa 200 4,0 0,18
4. swisspor BITERM® LAMBDA MAX dach podłoga ** dowolna 0,031
5. Klej swisspor BITERM® STICK - -
6. Paroizolacja bitumiczna papa swisspor BIKUTOP podkładowa 5/40 *** 4,0 0,18
7. Grunt swisspor PRIMER **** - -
8. Konstrukcja betonowa 200 1,7

* alternatywnie : papa wierzchniego krycia swisspor BIKUTOP 53

** alternatywnie : styropian laminowany papą swisspor BITERM LAMBDA 100 dach podłoga

*** alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40, swisspor BIKUTOP G200/40

 **** alternatywnie : grunt swisspor PRIMER wodny

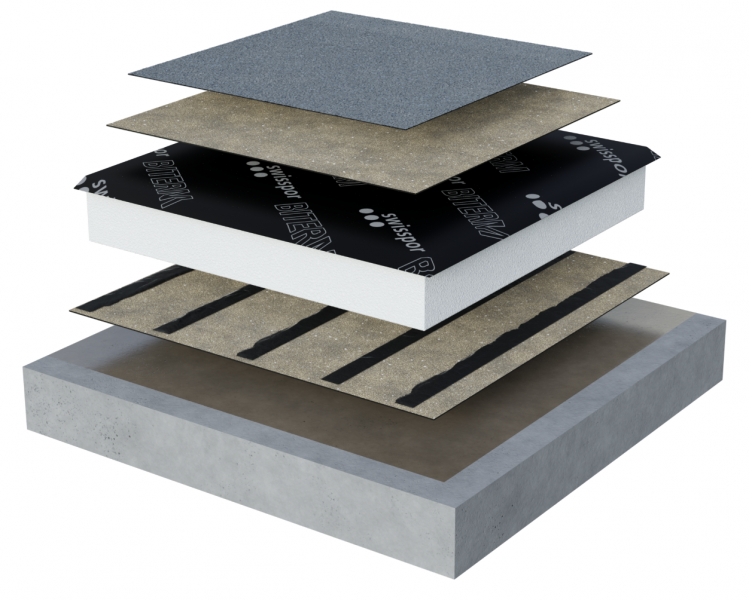

Stropodach niewentylowany.
System klejony, lub klejony i mocowany mechanicznie, lub mocowany mechanicznie.

Raport klasyfikacyjny: Broof (t1) nr 01502.7/22/R77/NZP-C (rozszerzenie 01502.2/15/R42NP)

Kąt nachylenia od 1,15° (2%)




Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP 52 5,2 0,18
2. Papa podkładowa swisspor BIKUTOP standard podkładowa 20/40 4,0 0,18
3. swisspor BITERM® EPS 100 dach podłoga * dowolna 0,036
4. Klej swisspor BITERM® STICK - -
5. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 ** 4,0 0,18
6. Grunt swisspor PRIMER *** - -
7. Konstrukcja betonowa 200 1,7

* alternatywnie : styropian laminowany papą swisspor BITERM EPS 150 parking, BITERM EPS 200 parking

** alternatywnie : papa swisspor BIKUTOP G200/40 , swisspor BIKUTOP G200/33, folia PE

*** alternatywnie : grunt swisspor PRIMER wodny

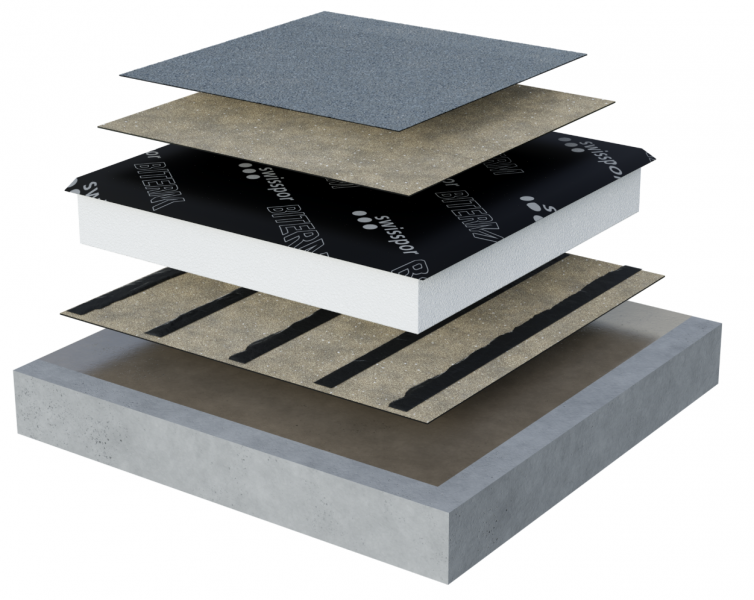

Stropodach niewentylowany.
System klejony, lub klejony i mocowany mechanicznie, lub mocowany mechanicznie.

Raport klasyfikacyjny: Broof (t1) nr 01502.7/22/R77/NZP-C (rozszerzenie 01502.2/15/R42NP)

Kąt nachylenia od 1,15° (2%)




Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP standard 20/52 * 5,2 0,18
2. Papa podkładowa swisspor BIKUTOP standard podkładowa 15/35 3,5 0,18
3. swisspor BITERM® EPS 100 dach podłoga ** dowolna 0,036
4. Klej swisspor BITERM® STICK - -
5. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 *** 4,0 0,18
6. Grunt swisspor PRIMER **** - -
7. Konstrukcja betonowa 200 1,7

* alternatywnie : papa wierzchniego krycia swisspor BIKUTOP standard 15/52, BIKUTOP standard 10/52, BIKUTOP standard 5/52

** alternatywnie : styropian laminowany papą swisspor BITERM EPS 150 parking, BITERM EPS 200 parking, BITERM MAX dach podłoga

*** alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40, swisspor BIKUTOP G200/40 , swisspor BIKUTOP 30,folia PE

 **** alternatywnie : grunt swisspor PRIMER wodny

UWAGA: Do wykonywania obróbek detali dachowych takich jak np.:
attyki, kominy, ściany nie wolno stosować pap na osnowie z welonu
szklanego.
