System 1.2.4.1.a.

Gwarancja 21 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.4.1.b.

Gwarancja 18 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.


Aplikacja:

System 1.2.4.1.a.

Produkty:

swisspor UV PROTECTOR

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP SOLO FIRE RESIST

swisspor PRIMER

Detale wykończenia dachowego:

System 1.2.4.1.a.

przekrój

obróbka attyki nieocieplonej

obróbka attyki niskiej ocieplonej, mocowanie mechaniczne, wariant I

obróbka attyki niskiej ocieplonej, mocowanie mechaniczne, wariant II

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant I

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant II

obróbka ściany, komina bez ocieplenia, mocowanie mechaniczne

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant I

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant II

obróbka okapu z rynną dachową

obróbka okapu na gzymsie z rynną dachową

obróbka wpustu dachowego

obróbka świetlika wariant I

obróbka świetlika wariant II

obróbka świetlika wariant III


Aplikacja:

System 1.2.4.1.b.

Produkty:

swisspor BIKUTOP SOLO FIRE RESIST

swisspor BIKUTOP standard podkładowa 5/40

swisspor PRIMER

Detale wykończenia dachowego:

System 1.2.4.1.b.

przekrój

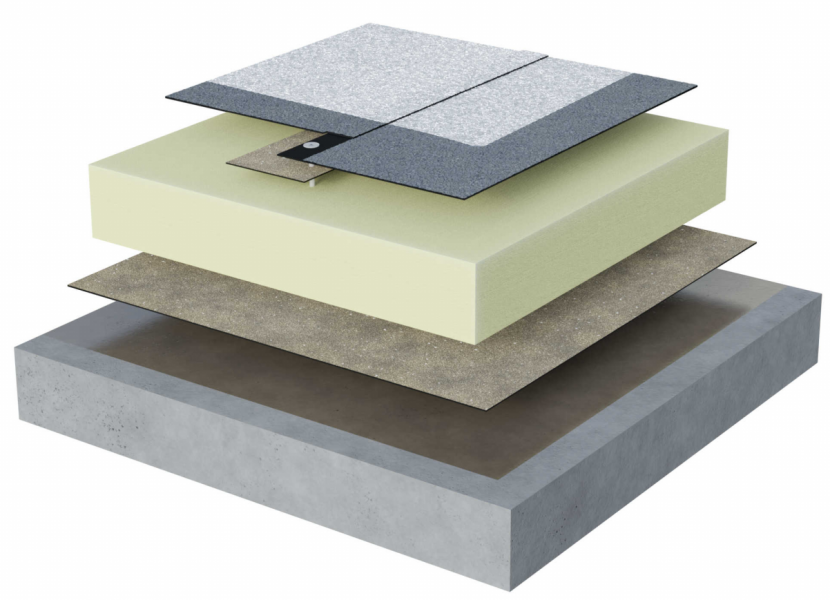

Stropodach niewentylowany.

System mocowany mechanicznie lub klejony i mocowany mechanicznie.

Raport klasyfikacyjny: B_roof(t₁)

Kąt nachylenia od 1,72° (3%)

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. swisspor UV PROTECTOR	-	-
2. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST	5,2	0,18
3. Płyty poliuretanowe PIR	dowolna	0,023
4. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 *	4,0	0,18
5. Grunt swisspor PRIMER **	-	-
6. Konstrukcja betonowa	200	1,7

* alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40, swisspor BIKUTOP G200/40

** alternatywnie: grunt swisspor PRIMER wodny

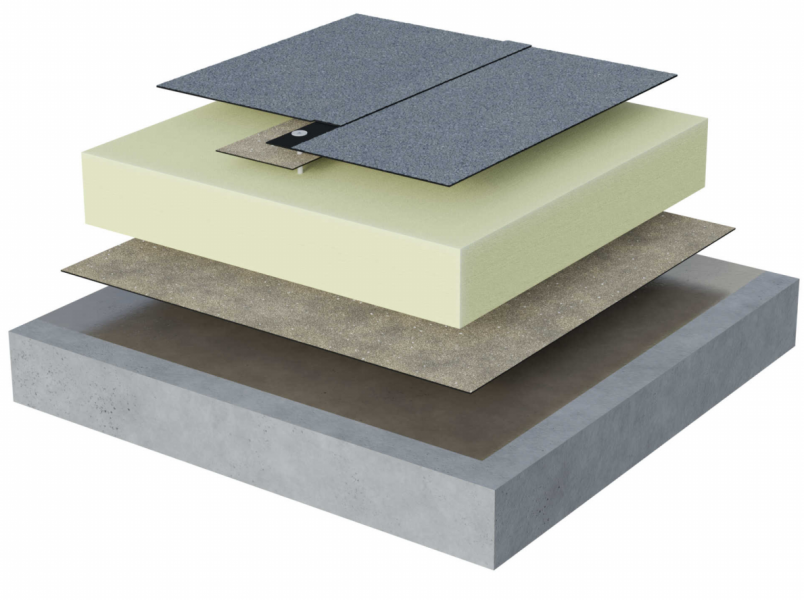

Stropodach niewentylowany.

System mocowany mechanicznie lub klejony i mocowany mechanicznie.

Raport klasyfikacyjny: B_roof(t₁)

Kąt nachylenia od 1,72° (3%)

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST	5,2	0,18
2. Płyty poliuretanowe PIR	dowolna	0,023
3. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 *	4,0	0,18
4. Grunt swisspor PRIMER **	-	-
5. Konstrukcja betonowa	200	1,7

* alternatywnie: grunt swisspor PRIMER wodny
