System 1.2.3.1.a.

Gwarancja 21 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.3.1.b.

Gwarancja 18 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.



Aplikacja:

System 1.2.3.1.a.


Produkty:

swisspor UV PROTECTOR

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP SOLO FIRE RESIST

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.3.1.a.

przekrój

PDF DWG

obróbka attyki nieocieplonej

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie mechaniczne, wariant I

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie mechaniczne, wariant II

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant I

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant II

PDF DWG

obróbka ściany, komina bez ocieplenia, mocowanie mechaniczne

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant I

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant II

PDF DWG

obróbka okapu z rynną dachową

PDF DWG

obróbka okapu na gzymsie z rynną dachową

PDF DWG

obróbka wpustu dachowego

PDF DWG

obróbka świetlika wariant I

PDF DWG

obróbka świetlika wariant II

PDF DWG

obróbka świetlika wariant III

PDF DWG




Aplikacja:

System 1.2.3.1.b.


Produkty:

swisspor BIKUTOP SOLO FIRE RESIST

swisspor BIKUTOP standard podkładowa 5/40

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.3.1.b.

przekrój

PDF DWG

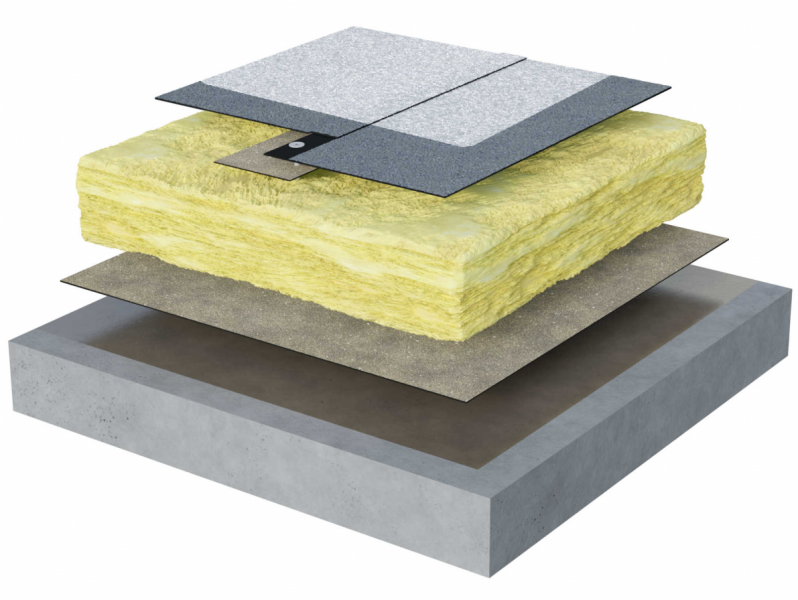

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: Broof(t1)

Kąt nachylenia minimum 1,72° (3%)


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. swisspor UV PROTECTOR - -
2. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST 5,2 0,18
3. Wełna skalna dowolna 0,037
4. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 * 4,0 0,18
5. Grunt swisspor PRIMER ** - -
6. Konstrukcja betonowa 200 1,7

* alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40 , swisspor BIKUTOP G200/40, folia PE

** alternatywnie : grunt swisspor PRIMER wodny

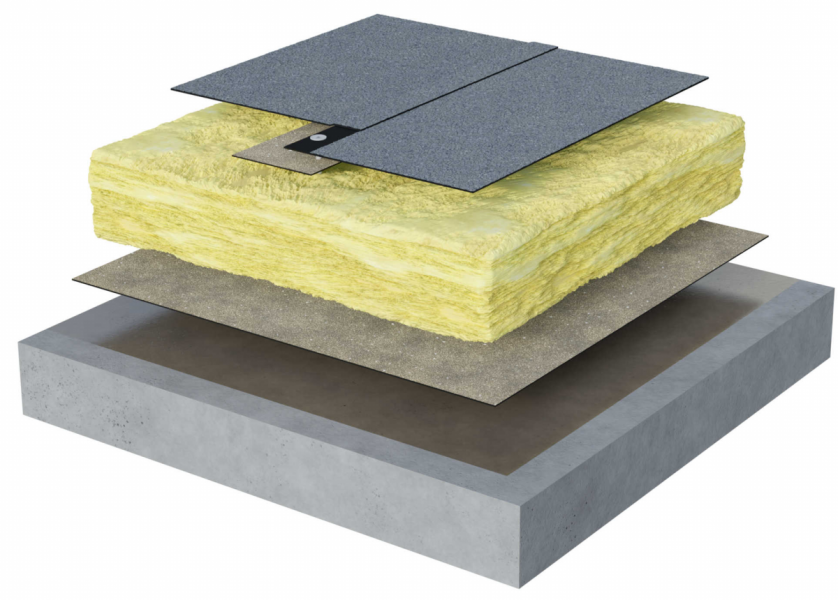

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: Broof(t1)

Kąt nachylenia minimum 1,72° (3%)


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP SOLO FIRE RESIST 5,2 0,18
2. Wełna skalna dowolna 0,037
3. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 * 4,0 0,18
4. Grunt swisspor PRIMER ** - -
5. Konstrukcja betonowa 200 1,7

* alternatywnie : papa swisspor BIKUTOP standard podkładowa 20/40 , swisspor BIKUTOP standard podkładowa 15/40 , swisspor BIKUTOP 30

UWAGA: Do wykonywania obróbek detali dachowych takich jak np.:
attyki, kominy, ściany nie wolno stosować pap na osnowie z welonu
szklanego

** alternatywnie : grunt swisspor PRIMER wodny
