System 1.2.3.2.a.

Gwarancja 21 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.3.2.b.

Gwarancja 18 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.2.3.2.c.

Gwarancja 13 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.



Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor UV PROTECTOR

swisspor BIKUTOP 250

swisspor BIKUTOP G200/40

swisspor PRIMER


Detale wykończenia dachowego:

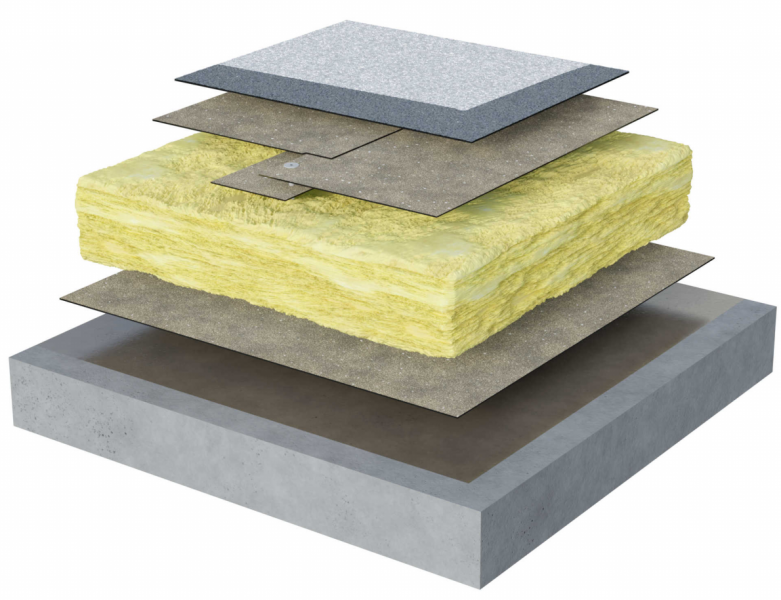

System 1.2.3.2.a.

przekrój

PDF DWG

obróbka attyki nieocieplonej

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie klejone, wariant I

PDF DWG

obróbka attyki niskiej ocieplonej, mocowanie klejone, wariant II

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant I

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant II

PDF DWG

obróbka attyki wysokiej ocieplonej, mocowanie mechaniczne, wariant III

PDF DWG

obróbka ściany, komina bez ocieplenia, mocowanie mechaniczne

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant I

PDF DWG

obróbka ściany, komina z ociepleniem, mocowanie mechaniczne, wariant II

PDF DWG

obróbka okapu z rynną dachową

PDF DWG

obróbka okapu na gzymsie z rynną dachową

PDF DWG

obróbka wpustu dachowego

PDF DWG

obróbka świetlika wariant I

PDF DWG

obróbka świetlika wariant II

PDF DWG

obróbka świetlika wariant III

PDF DWG

obróbka dylatacji TYPU I

PDF DWG

obróbka dylatacji TYPU II

PDF DWG




Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP 52

swisspor BIKUTOP G200/40

swisspor PRIMER


Detale wykończenia dachowego:

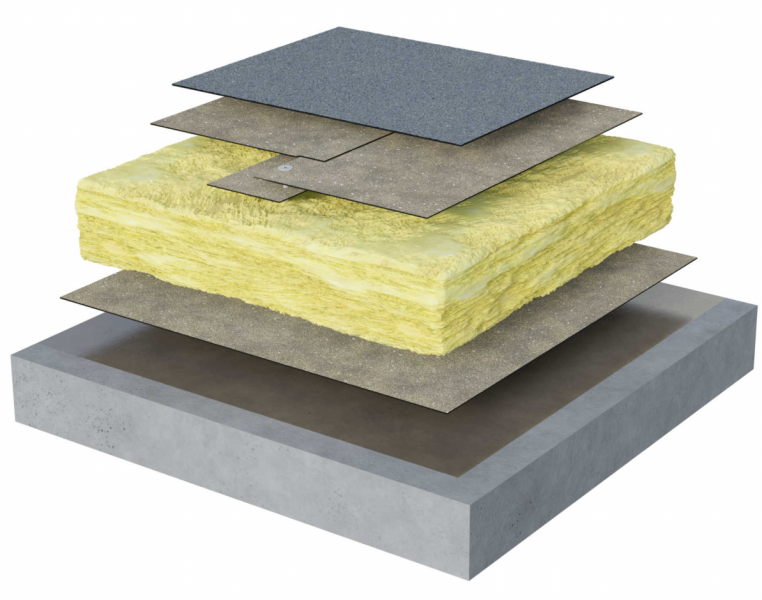

System 1.2.3.2.b.

przekrój

PDF DWG




Produkty:

swisspor BIKUTOP standard podkładowa 5/40

swisspor BIKUTOP standard 20/52

swisspor BIKUTOP G40

swisspor PRIMER


Detale wykończenia dachowego:

System 1.2.3.2.c.

PDF DWG


Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: Broof (t1) nr 01502.7/22/R77/NZP-C (rozszerzenie 01502.2/15/R42NP)

Kąt nachylenia od 1,15° (2%)


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. swisspor UV PROTECTOR - -
2. Papa wierzchniego krycia swisspor BIKUTOP 250 * 5,2 0,18
3. Papa podkładowa swisspor BIKUTOP G200/40 4,0 0,18
4. Wełna skalna dowolna 0,037
5. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 ** 4,0 0,18
6. Grunt swisspor PRIMER *** - -
7. Konstrukcja betonowa 200 1,7

* alternatywnie : papa wierzchniego krycia BIKUTOP 53

** alternatywnie : papa swisspor BIKUTOP G200/30 lub swisspor BIKUTOP G200/40

*** alternatywnie : grunt swisspor PRIMER wodny

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: Broof (t1) nr 01502.7/22/R77/NZP-C (rozszerzenie 01502.2/15/R42NP)

Kąt nachylenia od 1,15° (2%)


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP 52 5,2 0,18
2. Papa podkładowa swisspor BIKUTOP G200/40 4,0 0,18
3. Wełna skalna dowolna 0,037
4. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 4,0 0,18
5. Grunt swisspor PRIMER * - -
6. Konstrukcja betonowa 200 1,7

* alternatywnie: grunt swisspor PRIMER wodny



Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: Broof (t1) nr 01502.7/22/R77/NZP-C (rozszerzenie 01502.2/15/R42NP)

Kąt nachylenia od 1,15° (2%)


Warstwa Grubość [mm] Współczynnik
przewodzenia ciepła
λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP standard 20/52 * 5,2 0,18
2. Papa podkładowa swisspor BIKUTOP G40 ** 4,0 0,18
3. Wełna skalna dowolna 0,037
4. Paroizolacja bitumiczna papa swisspor BIKUTOP standard podkładowa 5/40 4,0 0,18
5. Grunt swisspor PRIMER *** - -
6. Konstrukcja betonowa 200 1,7

* alternatywnie : papa wierzchniego krycia swisspor BIKUTOP standard 15/52 lub BIKUTOP standard 10/52
** alternatywnie: swisspor BIKUTOP G200/33
*** alternatywnie: grunt swisspor PRIMER wodny
