Jak aplikować termo- i hydroizolację na ławach fundamentowych

Izolacja ta chroni fundamenty przed wilgocią gruntową, podciąganiem kapilarnym oraz stratami ciepła, a także minimalizuje ryzyko powstawania mostków termicznych i uszkodzeń konstrukcyjnych. Proces aplikacji wymaga odpowiedniego przygotowania podłoża, wyboru właściwych materiałów oraz zachowania technologicznego reżimu prac na każdym etapie – od wykonania podsypki lub betonu podkładowego, przez układanie płyt termoizolacyjnych i hydroizolacji, aż po połączenie izolacji poziomej z pionową. W niniejszym opracowaniu przedstawiono zasady i etapy wykonania izolacji ław fundamentowych w sposób zapewniający trwałość, szczelność i bezpieczeństwo konstrukcji.

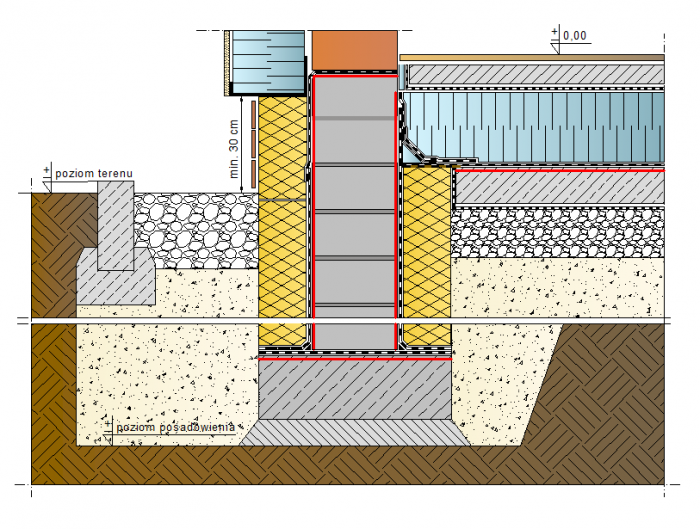

Aplikacja termoizolacji i hydroizolacji ław fundamentowych, ścian fundamentowych, ścian piwnic

1. Termoizolacja na hydroizolacji

Zanim przystąpimy do termoizolacji ścian fundamentowych, w pierwszej kolejności musimy wykonać szczelną hydroizolację. Należy pamiętać, aby materiał użyty do hydroizolacji nie zawierał rozpuszczalników organicznych, na które płyty swissporXPS, jak i HYDRO LAMBDA, są nieodporne.

W pierwszej kolejności wykonuje się hydroizolację poziomą ław fundamentowych. Po rozszalowaniu i wysezonowaniu ław należy je oczyścić poprzez zamiecenie, a następnie na przygotowanym podłożu aplikuje się grunt bitumiczny swissporPRIMER. Po wyschnięciu gruntu (czas schnięcia poniżej 3 godzin) całopowierzchniowo zgrzewa się wcześniej przygotowane pasy papy termozgrzewalnej na osnowie z tkaniny szklanej lub włókniny poliestrowej. Izolację poziomą wyprowadza się około 10 cm poza obrys ściany, aby umożliwić szczelne połączenie z izolacją pionową.

Drugim etapem zabezpieczenia fundamentów przed wodą i wilgocią jest wykonanie hydroizolacji pionowej.

Przygotowanie podłoża pod hydroizolację

Przed wykonaniem izolacji obwodowej należy odpowiednio przygotować powierzchnię ścian fundamentowych, zwracając uwagę na zamknięcie wszystkich porów, uszczelnienie pęknięć, narożników i spoin. Podłoże betonowe lub z zapraw cementowych powinno mieć wilgotność nie większą niż 6%. Powierzchnia musi być stabilna, czysta, mrozoodporna i wolna od pyłu oraz kurzu. Wystające resztki zaprawy i nierówności należy usunąć, a krawędzie odsadzek ław oczyścić. W narożnikach i połączeniach ław ze ścianą należy wykonać fasety (z zapraw betonowych promień ≤ 5 cm lub z mas dyspersyjnych promień ≤ 2 cm), aby ograniczyć naprężenia hydroizolacji. Powierzchnie należy zagruntować preparatem, np. swissporPRIMER, i pozostawić do wyschnięcia.

Wykonanie poziomej izolacji przeciwwodnej ław fundamentowych poprzez zgrzewanie papy bitumicznej po aplikacji gruntu swissporPRIMER

Montaż hydroizolacji

Rolki papy rozwijamy w miejscu układania i przycinamy, następnie nawijamy na łatę drewnianą długości około 170 cm i zgrzewamy od dołu do góry. Papy układa się z zakładami 10 cm, rozgrzewając podłoże i spodnią warstwę papy aż do stopienia bitumu. Pasy łączymy na zakład 10 cm; prawidłowe zgrzanie potwierdza wypływ masy asfaltowej o szerokości minimum 0,5 cm. W górnej części ściany papę mocuje się mechanicznie. Dla hydroizolacji przeciwwilgociowej stosuje się układ jednowarstwowy, a dla przeciwwodnej – dwuwarstwowy lub trójwarstwowy, przesuwając arkusze o połowę szerokości pasa i zgrzewając całopowierzchniowo.

Przyklejanie płyt swissporXPS 300 / HYDRO LAMBDA klejem swissporBITERM STICK

Montaż termoizolacji

Po wykonaniu hydroizolacji przystępujemy do przyklejania płyt swissporXPS 300 lub płyt styropianowych o obniżonej nasiąkliwości swissporHYDRO LAMBDA. Wybór uzależniony jest od głębokości posadowienia względem poziomu gruntu oraz od warunków gruntowo-wodnych. W przypadku wód gruntowych znajdujących się poniżej poziomu posadowienia płyty swissporHYDRO LAMBDA można stosować do głębokości 3,5 m, a płyty swissporXPS 300 – bez ograniczeń. Natomiast w przypadku obciążenia wodą infiltracyjną, spiętrzającą lub napierającą, można stosować płyty swissporXPS 300 do głębokości 3,5 m.

Płyty swissporHYDRO LAMBDA produkowane są z krawędzią frezowaną, natomiast płyty swissporXPS – z krawędzią prostą lub frezowaną. W przypadku aplikacji jednowarstwowej zaleca się wybór krawędzi frezowanej oznaczonej w nazwie SF. Płyty przyklejamy klejem swissporBITERM STICK ciasno, z przesunięciem o połowę ich długości lub szerokości, na tzw. mijankę.

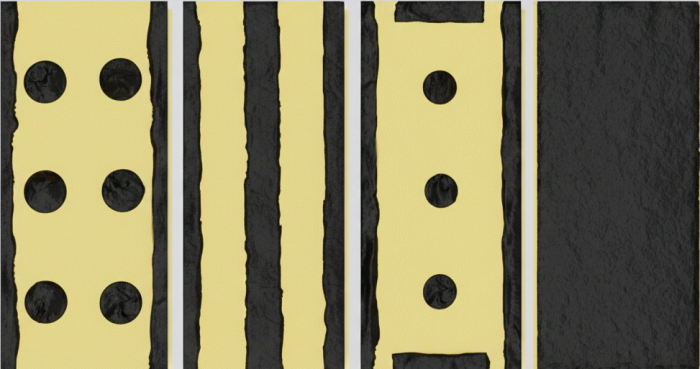

Klej nakładamy punktowo w przypadku wód gruntowych niewywierających parcia hydrostatycznego; dopuszcza się także metodę punktowo-pasmową lub samymi pasmami (z zachowaniem możliwości odprowadzania wilgoci). W przypadku płyt swissporXPS 300 klejonych powyżej poziomu gruntu należy stosować płyty o powierzchni waflowanej (swissporXPS GE), które poprawiają przyczepność kleju.

Klejenie całopowierzchniowe zaleca się, gdy wody gruntowe wywierają parcie hydrostatyczne. W przypadku braku opaski drenażowej wokół budynku płyty XPS i HYDRO LAMBDA przysypuje się piaskiem bez stosowania folii kubełkowej.

2. Termoizolacja pod hydroizolacją

Montaż termoizolacji

W pierwszej kolejności gruntujemy podłoże gruntem, np. swissporPRIMER. Następnie, po jego wyschnięciu, przyklejamy płyty termoizolacyjne co najmniej EPS 100 lub płyty swissporXPS – w zależności od głębokości posadowienia ław.

Montaż hydroizolacji

W kolejnym kroku aplikujemy papę samoprzylepną, a następnie do niej przygrzewamy drugą warstwę papy modyfikowanej SBS na osnowie z włókna poliestrowego, np. swissporBIKUTOP podkładowa 200, lub tkaniny szklanej, np. swissporBIKUTOP G200/40. Aplikacja przebiega podobnie jak opisano wcześniej – z tą różnicą, że płomień kierujemy bardziej na papę niż na podłoże, aby nie przetopić termoizolacji.

Ostatnią czynnością jest zastosowanie folii kubełkowej, której zadaniem jest zabezpieczenie papy podczas zasypywania fundamentów. Kubełki muszą być skierowane w stronę gruntu. W przypadku wykonania opaski drenażowej stosuje się folię kubełkową ze zintegrowaną flizeliną.

Układanie ocieplenia z płyt swissporXPS pod płytę fundamentową

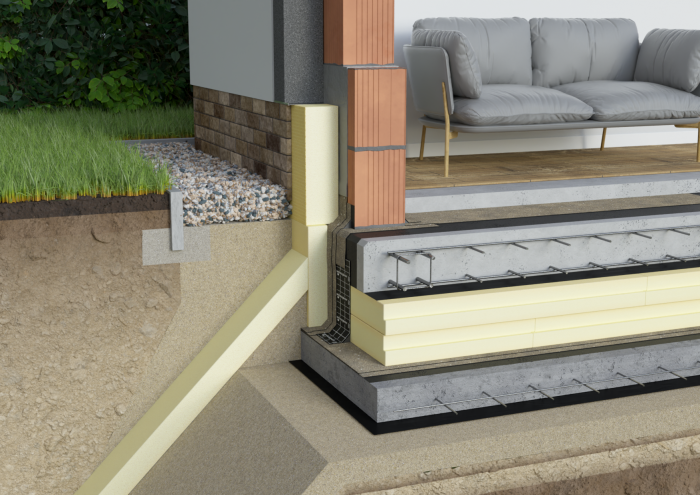

Aplikacja termoizolacji i hydroizolacji płyt fundamentowych

Poziom zwierciadła wód gruntowych poniżej poziomu posadowienia budynku

W przypadku, gdy zwierciadło wód gruntowych znajduje się poniżej poziomu posadowienia budynku, jako podbudowę stosuje się podsypkę ze żwiru płukanego o frakcji 8–16 mm lub chudy beton. Ten ostatni jest bardziej wskazanym rozwiązaniem. W przypadku wysokiego poziomu wód gruntowych stosuje się konstrukcyjny beton podkładowy. Podłoże pod izolację cieplną płyty fundamentowej musi być idealnie równe.

Na tak przygotowanym podłożu w pierwszej kolejności wykonujemy obwodowo szalunek, a następnie układamy ocieplenie z płyt swissporXPS, które znajdą się pod samą płytą. W zależności od przewidywanego obciążenia projektant dobiera odpowiednią wytrzymałość płyt XPS. Płyty swissporXPS muszą być ułożone bardzo dokładnie, na ścisk i mijankowo, aby nie powstały mostki termiczne. Krawędzie płyt ułożonych na podsypce piaskowej lub żwirowej należy bezwzględnie sklejać między sobą nisko-rozprężną pianą poliuretanową.

Po ułożeniu termoizolacji wszelkie szczeliny wokół przepustów wypełnia się pianką poliuretanową. Dopuszcza się łączenie ze sobą maksymalnie trzech warstw płyt swissporXPS tej samej twardości. W przypadku aplikacji w układzie jednowarstwowym należy stosować bezwzględnie płyty frezowane oznaczone w nazwie SF. Wykonując ocieplenie z płyt XPS o krawędziach prostych, zaleca się sklejanie krawędzi nisko-rozprężną pianą poliuretanową i układanie ich w dwóch lub trzech warstwach na mijankę. Maksymalna grubość docieplenia pod płytą to 30 cm.

Po ułożeniu termoizolacji wszelkie szczeliny wokół przepustów ponownie wypełnia się pianką poliuretanową. Na rozłożonym ociepleniu układamy grubą folię, która pełni funkcję warstwy rozdzielczej. Poszczególne arkusze folii sklejamy ze sobą.

Po ułożeniu zbrojenia na dystansach na folii całość zalewa się betonem.

Wysezonowany beton gruntujemy za pomocą gruntu swissporPRIMER tylko w miejscach, gdzie będzie aplikowana papa podkładowa swissporBIKUTOP jako hydroizolacja pozioma pod murami. W miejscach zagruntowanych przygrzewamy papę podkładową na osnowie z tkaniny szklanej lub z włókna poliestrowego. Szczególną uwagę należy zwrócić na połączenie hydroizolacji poziomej z pionową, zarówno na zewnątrz, jak i wewnątrz budynku — połączenie musi być przede wszystkim szczelne.

Poziom zwierciadła wód gruntowych powyżej poziomu posadowienia budynku

W przypadku, kiedy zwierciadło wód gruntowych jest powyżej poziomu posadowienia budynku, jako podbudowę koniecznie należy wykonać wylewkę z betonu wzmocnionego siatką zbrojeniową. Po upływie 28 dni (okres wiązania) przystępujemy do gruntowania podłoża, np. swissporPRIMER. Po wyschnięciu gruntu możemy przystąpić do przygrzania papy podkładowej swissporBIKUTOP w dwóch warstwach, pamiętając o wzajemnym przesunięciu warstw papy w taki sposób, aby nie pokrywały się zakłady.

Należy pamiętać również, aby pasy papy wypuścić ponad obrys projektowanej płyty lub projektowanych ścian, tak aby w późniejszym etapie prac zgrzać ze sobą izolację pionową i poziomą. Prace te wymagają przestrzegania określonego reżimu technologicznego na różnych etapach robót.

Po wykonaniu hydroizolacji poziomej możemy przystąpić do układania płyt termoizolacyjnych oraz folii PE. Zasady aplikacji płyt swissporXPS pozostają takie same, jak w opisie powyżej. Na folii układamy zbrojenia i wylewamy beton.
