System 1.3.3.2.a.

Gwarancja 18 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.3.3.2.b.

Gwarancja 15 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.

System 1.3.3.2.c.

Gwarancja 10 lat *

* Przy zastosowaniu kompletnego systemu firmy Swisspor.


Aplikacja:

SYSTEM 1.3.3.2.a.

Produkty:

swisspor UV PROTECTOR

swisspor BIKUTOP 250

swisspor BIKUTOP G200/40

Detale wykończenia dachowego:

System 1.3.3.2.a.

przekrój

System 1.3.3.2.a.-2

obróbka attyki nieocieplonej

System 1.3.3.2.a.-3

obróbka attyki ocieplonej

System 1.3.3.2.a.-4

obróbka ściany, komina

System 1.3.3.2.a.-5

obróbka okapu z rynną dachową


Aplikacja:

SYSTEM 1.3.3.2.b.

Produkty:

swisspor BIKUTOP 52

swisspor BIKUTOP G200/40

Detale wykończenia dachowego:

System 1.3.3.2.b.

przekrój

System 1.3.3.2.b.-2

obróbka attyki nieocieplonej

System 1.3.3.2.b.-3

obróbka attyki ocieplonej

System 1.3.3.2.b.-4

obróbka ściany, komina

System 1.3.3.2.b.-5

obróbka okapu z rynną dachową


Aplikacja:

SYSTEM 1.3.3.2.c.

Produkty:

swisspor BIKUTOP standard 20/52

swisspor BIKUTOP G40

Detale wykończenia dachowego:

System 1.3.3.2.c.

przekrój

System 1.3.3.2.c.-2

obróbka attyki nieocieplonej

System 1.3.3.2.c.-3

obróbka attyki ocieplonej

System 1.3.3.2.c.-4

obróbka ściany, komina

System 1.3.3.2.c.-5

obróbka okapu z rynną dachową

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny: B_roof (t₁) nr01502.2/19/R63NZP-Z.

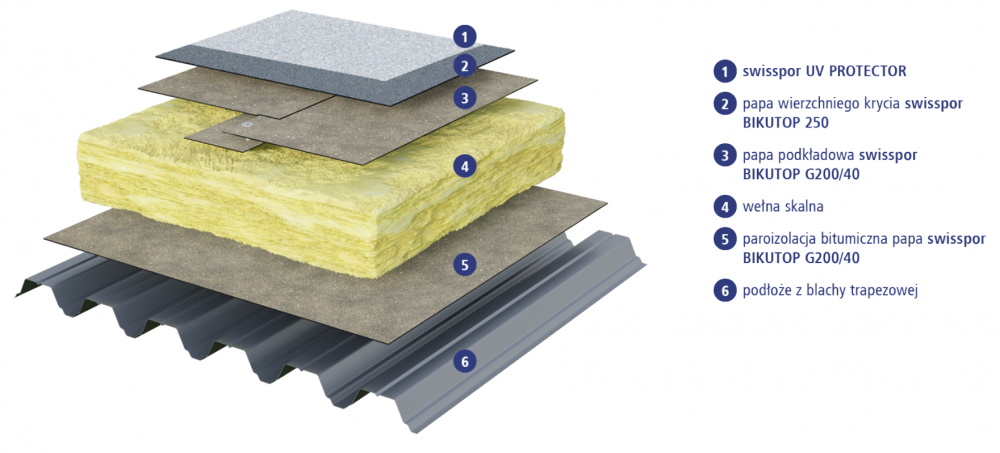

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. swisspor UV PROTECTOR	-
2. Papa wierzchniego krycia swisspor BIKUTOP 250 *	5,2	0,18
3. Papa podkładowa swisspor BIKUTOP G200/40	4,0	0,18
4. Wełna skalna	dowolna	0,037
5. Paroizolacja bitumiczna papa swisspor BIKUTOP G200/40 **	4,0	0,18
6. Podłoże z blachy trapezowej	1,0	50

* alternatywnie: swisspor BIKUTOP 200

** alternatywnie: swisspor BIKUTOP G200/33

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny:

B_roof (t₁) nr. 01502.1/19/R63NZP-Z.

REI 15 nr 1502.2/17/R56NZP - warunek min. gęstość Wełny Skalnej 140 kg/m3, minimalna grubość 6 cm,

REI 30 1502.2/17/R56NZP - warunek min. gęstość Wełny Skalnej 140 kg/m3, minimalna grubość 10 cm.

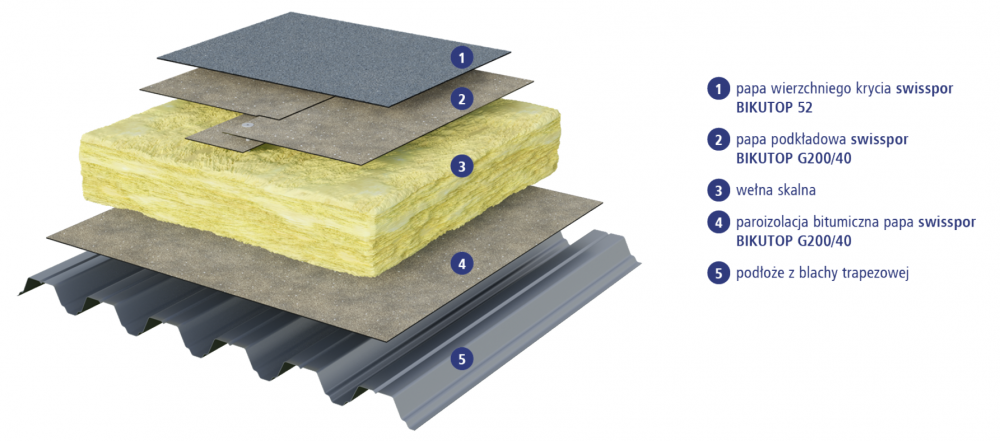

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP 52	5,2	0,18
2. Papa podkładowa swisspor BIKUTOP G200/40	4,0	0,18
3. Wełna skalna	dowolna	0,037
4. Paroizolacja bitumiczna papa BIKUTOP G200/40 **	4,0	0,18
5. Podłoże z blachy trapezowej	1,0	50

* alternatywnie: folia PE

Stropodach niewentylowany.

System mocowany mechanicznie.

Raport klasyfikacyjny:

B_roof (t₁) nr. 01502.1/19/R63NZP-Z.

REI 15 nr 1502.2/17/R56NZP - warunek min. gęstość Wełny Skalnej 140 kg/m3, minimalna grubość 6 cm,

REI 30 1502.2/17/R56NZP - warunek min. gęstość Wełny Skalnej 140 kg/m3, minimalna grubość 10 cm.

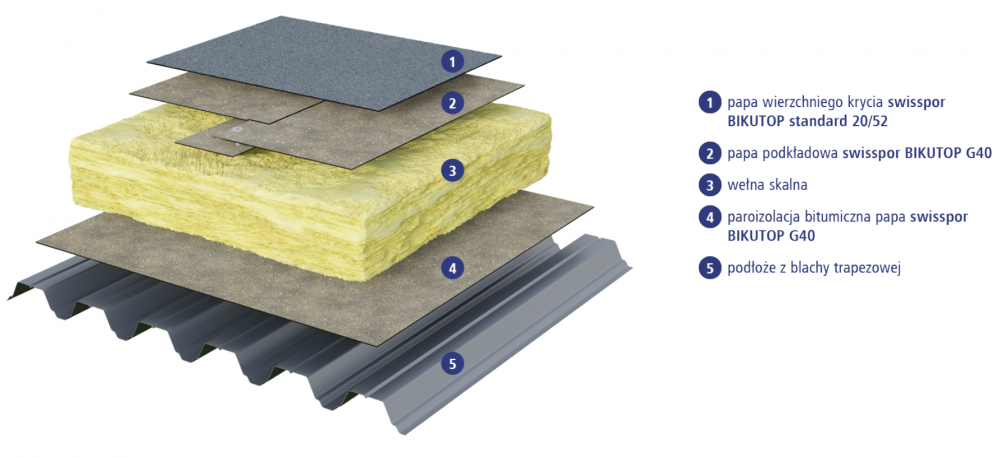

Warstwa	Grubość [mm]	Współczynnik przewodzenia ciepła λ [W/m·K]
1. Papa wierzchniego krycia swisspor BIKUTOP standard 20/52 *	5,2	0,18
2. Papa podkładowa swisspor BIKUTOP G40 **	4,0	0,18
3. Wełna skalna	dowolna	0,037
4. Paroizolacja bitumiczna papa BIKUTOP G40 ***	4,0	0,18
5. Podłoże z blachy trapezowej	1,0	0,18

* alternatywnie: swisspor BIKUTOP standard 15/52, BIKUTOP standard 10/52

** alternatywnie: swisspor BIKUTOP G200/33

*** alternatywnie: folia PE
